Uygulamalar:
Petrol ve Gaz boru hattı
Isı eşanjörleri
Kazan
Enstrüman endüstrisi
Basınçlı kap
Ürün malzemesi
316 kalite, standart molibden içeren kalitedir ve östenitik paslanmaz çelikler arasında genel üretim hacminde 304'ten sonra ikinci sırada yer alır. Molibden, Grade 304'e göre 316 oranında daha iyi genel korozyon direnci özellikleri sağlar; özellikle klorür ortamlarında çukurlaşma ve çatlak korozyonuna karşı daha yüksek direnç sağlar.
316L sınıfı, 316'nın düşük karbonlu versiyonudur ve hassaslaşmaya karşı çok yüksek bağışıklığa sahiptir (tane sınırında karbür çökelmesi). Uygun maliyetli korozyon direnci ve imalat kolaylığı nedeniyle petrol, gaz ve kimya endüstrilerinde yaygın olarak kullanılmaktadır. 316 ve 316L paslanmaz çelik arasında genellikle kayda değer bir fiyat farkı yoktur. Östenitik yapı aynı zamanda bu kalitelere kriyojenik sıcaklıklara kadar mükemmel dayanıklılık kazandırır. Krom-nikel östenitik paslanmaz çelikle karşılaştırıldığında 316L paslanmaz çelik, yüksek sıcaklıklarda daha yüksek sürünme, kopma gerilimi ve çekme dayanımı sunar.
ASTM A312-17'ye göre Kimyasal Bileşim ve Mekanik özellikler
| Seviye | KİMYASAL BİLEŞİMİ(%) | Mekanik Özellikler | ||||||||||||
| C(maks) | Min(maks) | P(maks) | S(maks) | Si(maks) | CR | Ni | Ay | N(maks) | Cu(maks) | Ti | TS, Min(Mpa) | YS, Min(Mpa) | Uzama Boyuna, min% | |
| TP316/S31600 | 0.08 | 2.00 | 0.045 | 0.03 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | - | - | - | 515 | 205 | 35 |
| TP316L/S31603 | 0.035 | 2.00 | 0.045 | 0.03 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | - | - | - | 485 | 175 | 35 |
| TP316Ti/S31635 | 0.08 | 2.00 | 0.045 | 0.03 | 0.75 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | 0.1 | - | 5x(CN)-0.70 | 515 | 205 | 35 |
-

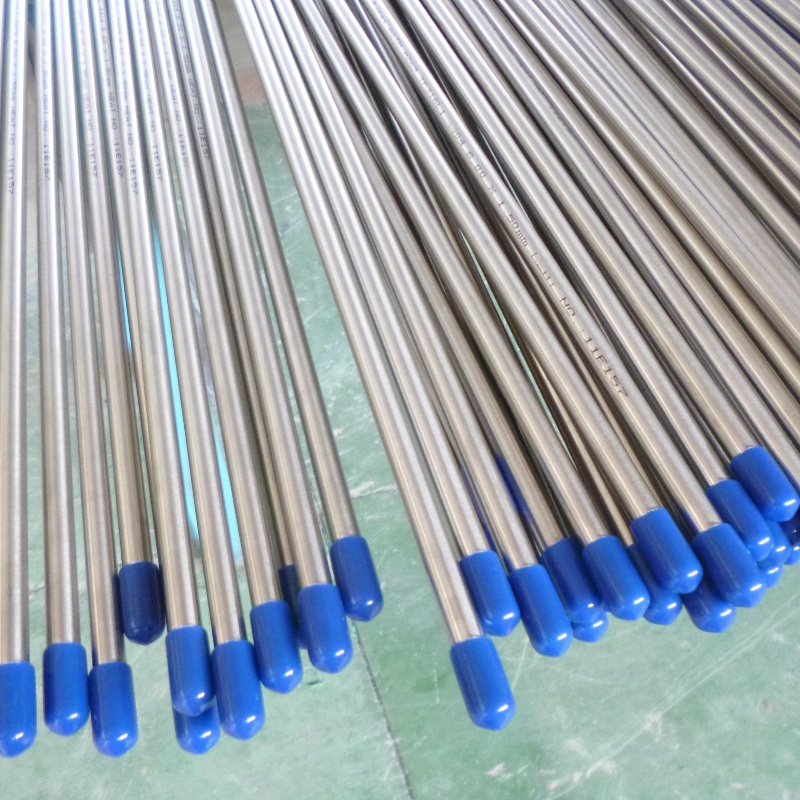

Toko boru/tüp ürünleri Formları:
Tavlanmış ve salamura edilmiş düz dikişsiz boru.
Parlak tavlanmış ve salamura edilmiş, sarmal dikişsiz boru.
Paslanmaz çelik U boru.
Tavlanmış ve salamura edilmiş paslanmaz çelik dikişsiz boru.
Parlak tavlanmış ve cilalanmış paslanmaz çelik dikişsiz boru.
-
Toko Tipik Üretim standardı:
ASTM A312 TP316, ASTM A312 TP316L
ASTM A213 TP316, ASTM A213 TP316L
ASTM A269 TP316, ASTM A269 TP316L
EN10216 1.4401 EN10217-1 1.4401
| ASTM A312/ANSI B36.10&B36.19'A GÖRE BORU BOYUTU VE TOLERANSI | ||||||||||||||
| İNÇ | DN | Dış Çap (mm) | Duvar Kalınlığı (mm) | |||||||||||
| Sch5s/5 | Sch10'lar | Sch10 | Sch40'lar | Sch40 | Sch80'ler | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | SchXXS | |||
| /STD | /XS | |||||||||||||
| 1/8 | 6 | 10.3 | 0.89 | 1.24 |
| 1.73 |
| 2.41 |
|
|
|
|
|
|
| 1/4 | 8 | 13.7 | 1.25 | 1.65 |
| 2.24 |
| 3.02 |
|
|
|
|
|
|
| 3/8 | 10 | 17.1 | 1.25 | 1.65 |
| 2.31 |
| 3.2 |
|
|
|
|
|
|
| 1/2 | 15 | 21.3 | 1.65 | 2.11 |
| 2.77 |
| 3.73 |
|
|
|
| 4.78 | 7.47 |
| 3/4 | 20 | 26.7 | 1.65 | 2.11 |
| 2.87 |
| 3.91 |
|
|
|
| 5.56 | 7.82 |
| 1 | 25 | 33.4 | 1.65 | 2.77 |
| 3.38 |
| 4.55 |
|
|
|
| 6.35 | 9.09 |
| 11/4 | 32 | 42.2 | 1.65 | 2.77 |
| 3.56 |
| 4.85 |
|
|
|
| 6.35 | 9.7 |
| 11/2 | 40 | 48.3 | 1.65 | 2.77 |
| 3.68 |
| 5.08 |
|
|
|
| 7.14 | 10.15 |
| 2 | 50 | 60.3 | 1.65 | 2.77 |
| 3.91 |
| 5.54 |
|
|
|
| 8.74 | 11.07 |
| 21/2 | 65 | 73 | 2.11 | 3.05 |
| 5.16 |
| 7.01 |
|
|
|
| 9.53 | 14.02 |
| 3 | 80 | 88.9 | 2.11 | 3.05 |
| 5.49 |
| 7.62 |
|
|
|
| 11.13 | 15.25 |
| 31/2 | 90 | 101.6 | 2.11 | 3.05 |
| 5.74 |
| 8.08 |
|
|
|
|
|
|
| 4 | 100 | 114.3 | 2.11 | 3.05 |
| 6.02 |
| 8.56 |
|
| 11.13 |
| 13.49 | 17.12 |
| 5 | 125 | 141.3 | 2.77 | 3.4 |
| 6.55 |
| 9.53 |
|
| 12.7 |
| 15.88 | 19.05 |
| 6 | 150 | 168.3 | 2.77 | 3.4 |
| 7.11 |
| 10.97 |
|
| 14.27 |
| 18.26 | 21.95 |
| 8 | 200 | 219.1 | 2.77 | 3.76 |
| 8.18 |
| 12.7 |
| 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 250 | 273.1 | 3.4 | 4.19 |
| 9.27 |
| 12.7 | 15.09 | 18.26 | 21.44 | 25.4 | 28.58 | 25.4 |
| 12 | 300 | 323.9 | 3.96 | 4.57 |
| 9.53 | 10.31 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 14 | 350 | 355.6 | 3.96 | 4.78 | 6.35 | 9.53 | 11.13 | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 |
|
| 16 | 400 | 406.4 | 4.19 | 4.78 | 6.35 | 9.53 | 12.7 | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 |
|
| 20 | 500 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 15.09 | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 |
|
| 24 | 600 | 609.6 | 5.54 | 6.35 | 6.35 | 9.53 | 17.48 | 12.7 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | |
| ASTM A312 Dikişsiz boru için Boyut Toleransı | ||
| Standartlar | ASTM A312 Dikişsiz boru | |
| Dış Çap (mm) | Tolerans (mm) | |
| Dış Çap | 10.3-48.3 | -0,80， 0,40 |
| ＞48.3-114.3 | -0,80， 0,80 | |
| ＞114.3-219.1 | -0.80， 1.60 | |
| ＞219.1-457.2 | -0.80， 2.40 | |
| >457-660.4 | -0.80， 3.20 | |
| ＞660.4-864 | -0.80， 4.00 | |
| >864-1219 | -0.80， 4.80 | |
| Kalınlık | 10.3-73 | -%12,5, %20 |
| 88,9-457,2, S/D≤%5 | -%12,5, %22,5 | |
| 88.9-457,S/D>%5 | -%12,5, %15 | |
| ≥508, S/D≤%5 | -%12,5, %22,5 | |
| ≥508, S/D>%5 | -%12,5, %15 | |
.jpg?imageView2/2/format/jp2 "ASTM A269 PARLAK TAVLI DİKİŞSİZ HALKALI BORULAR AISI316L /AISI304L")
